（1）玻璃结构上的改进。

　　在维修补片玻璃制作上，阳光房厂家对原玻璃结构进行了调整，如图1所示中，从a结构改为b结构。这让太阳能的热量越多的反射出去。使双钢化夹层玻璃受到因热量而引起的热应变力减少到越小，从而达到玻璃的应力控制在不爆裂范围内。

　　（2）当使用双钢化夹层玻璃时，原片应选用良好的浮法玻璃，以防止因玻璃原片缺陷引起的自爆，格外是硫化镍（NiS）杂质的存在。为了把缺陷玻璃消灭在工厂内，应对钢化玻璃进行“热浸法”工艺的处理，即在爆炉中处理。

　　（3）夹层玻璃应采用同质的原片玻璃，尽量避开不同厚度或不同颜色的玻璃合成夹层玻璃。防止因膨胀系数不同引起玻璃的破裂。

　　（4）阳光房厂家考虑到平整度与应力强度的关系，在获得用户认同与标准允许的前提下，钢化强度不能太高，应力在80MPa以上，在50mm×50mm范围内碎片数在40～10之间为好。

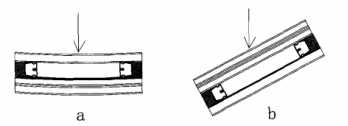

　　（5）阳光房顶钢结构与玻璃的连接。在保障钢结构的强度情况下，阳光房顶玻璃安装尽量与水平有既定角度，规避玻璃平放，见图2。

　　在（a）图与（b）图中，（a）图易造成玻璃向下凹，当玻璃面积在3m2以上时，易破裂;（b）图有一些倾斜安装的玻璃受力要好许多。

　　综上所述，建筑用阳光房复合中空玻璃的“自爆”现象，原因是多方面的，阳光房厂家在分析寻找原因过程中，先从原片质量入手，再从加工工艺和产品结构上找原因，末后从现场的建筑结构与安装上找原因。从以上三个方面入手，一般均能找到玻璃“自爆”的主要原因，并及时解决。
